ちょっと、そこ！シングルエンド ビーム ロード セルのサプライヤーとして、私はこれらの気の利いたデバイスの配線方法についてたくさんの質問を受けてきました。そこで、プロセス全体を段階的に説明するためにこのブログをまとめようと思いました。
まず、片端ビームロードセルとは何かについて少し説明しましょう。これは、工業用秤、台秤、さらには一部の力測定セットアップなど、さまざまな計量アプリケーションで一般的に使用されるロードセルの一種です。これらのロードセルは、機械的な力を電気信号に変換することで機能し、電気信号を測定して、加えられた重量や力を決定するために使用できます。
さて、配線部分に入ります。始める前に、必要なツールと材料がすべて揃っていることを確認してください。抵抗と電圧をチェックするためのマルチメーター、ワイヤーストリッパーとクリンパー、そしてもちろんシングルエンドビームロードセル自体が必要です。シングルエンドビームロードセルの詳細については、当社の Web サイトをご覧ください。片端ビームロードセル。
ステップ 1: ワイヤーを特定する
ほとんどのシングルエンド ビーム ロード セルには 4 本のワイヤが付属しています。2 本は励起電圧用 (通常は赤と黒)、2 本は出力信号用 (通常は緑と白) です。励起電圧ワイヤはロードセルに電力を供給するために使用され、出力信号ワイヤは加えられた重量または力を表す電気信号を伝えます。
色分けはメーカーによって異なる場合があるので、正しいワイヤの識別については常にデータシートまたはロードセルのラベルを参照してください。よくわからない場合は、マルチメーターを使用してワイヤ間の抵抗を確認できます。励起電圧ワイヤは通常、出力信号ワイヤと比較して抵抗が低くなります。
ステップ 2: 励起電圧を接続する
ワイヤを特定したら、励起電圧を接続します。励起電圧は通常、ロードセルの仕様に応じて 5V ～ 15V の DC 電圧です。赤い線を電源のプラス端子に接続し、黒い線をマイナス端子に接続します。
感電を避けるため、接続を行う前に電源がオフになっていることを確認してください。また、ロードセルの定格電圧を再確認して、ロードセルを損傷する可能性のある過大な電圧を印加していないことを確認してください。
ステップ 3: 出力信号を接続する
次に、出力信号線を接続します。ロードセルからの出力信号は、加えられた重量や力に応じて変化する小さな電圧です。緑色のワイヤをアンプまたはデータ収集システムのプラス入力に接続し、白色のワイヤをマイナス入力に接続します。
再度、正しい入力接続については、データシートまたはアンプまたはデータ収集システムの説明書を参照してください。一部のシステムでは、測定の精度を向上させるために、増幅やフィルタリングなどの追加の信号調整が必要な場合があります。
ステップ 4: 接地
接地は、正確で信頼性の高い測定を保証するために、シングルエンド ビーム ロード セルを配線する際の重要な手順です。アース線 (通常は裸線またはシールド線) を電源またはデータ収集システムのアース端子に接続します。
接地は、測定の精度に影響を与える可能性がある電気ノイズや干渉を軽減するのに役立ちます。また、発生する可能性のある電気的故障やサージに対する安全経路も提供します。
ステップ 5: テスト
配線が完了したら、ロードセルをテストします。電源をオンにし、マルチメータを使用して出力電圧を確認します。ロードセルに重量や力を加えると、出力電圧が変化するはずです。
出力電圧が変化しない場合、またはエラー メッセージが表示される場合は、配線接続を再確認し、ロード セルが正しく取り付けられ、校正されていることを確認してください。正しい測定値を得るには、アンプまたはデータ収集システムの設定を調整する必要がある場合もあります。
ヒントとコツ
- シールド付きケーブルを使用します。シールドされたケーブルは、特に高電磁場の環境において、電気ノイズと干渉を軽減するのに役立ちます。
- ワイヤーを短くしてください:ワイヤが長いと追加の抵抗と静電容量が発生し、測定の精度に影響を与える可能性があります。ワイヤーはできるだけ短くするようにしてください。
- ロードセルを校正します。校正は、正確で信頼性の高い測定を保証するための重要なステップです。製造元の校正手順に従うか、校正分銅を使用して出力信号を調整します。
その他のタイプのロードセル

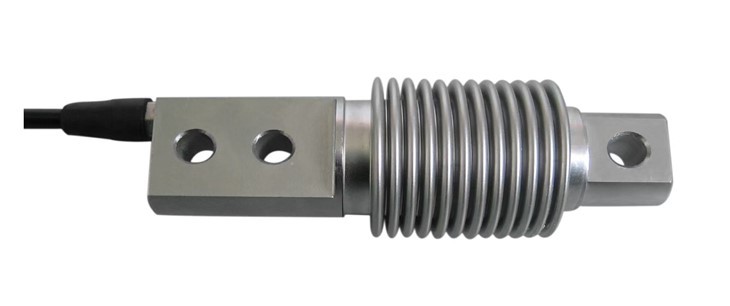

他のタイプのロードセルに興味がある場合は、こちらも提供していますベローズビームロードセルそしてSビームロードセル。これらのロードセルはさまざまな用途に適しており、独自の機能と利点があります。
結論
シングルエンドビームロードセルの配線は、最初は難しそうに思えるかもしれませんが、適切なツールと少しの知識があれば、実際には非常に簡単なプロセスです。このブログで概説されている手順に従うことで、ロードセルを正しく配線し、正確な測定値を得ることができるはずです。
ご質問がある場合、またはさらにサポートが必要な場合は、お気軽にお問い合わせください。当社はロードセルに関するあらゆるニーズにお応えします。シングルエンドビームロードセルの購入を検討している場合でも、配線や校正に関するアドバイスが必要な場合でも、当社が対応します。詳細については、お気軽にお問い合わせください。また、調達プロセスを開始してください。あなたの用途に最適なロードセルソリューションを一緒に見つけていきましょう。
